Passfedern Test & Vergleich 2026: Top-Auswahl nach Daten & Kundenbewertungen

Jedes der folgenden Produkte haben wir einzeln bewertet. Wir haben dabei auf praxisrelevante Kriterien geachtet: Wie maßhaltig sind die Teile wirklich? Stimmt das Material? Sind alle Kanten sauber entgratet? Und stimmt der Preis für das, was man bekommt? Hier sind unsere detaillierten Einschätzungen.

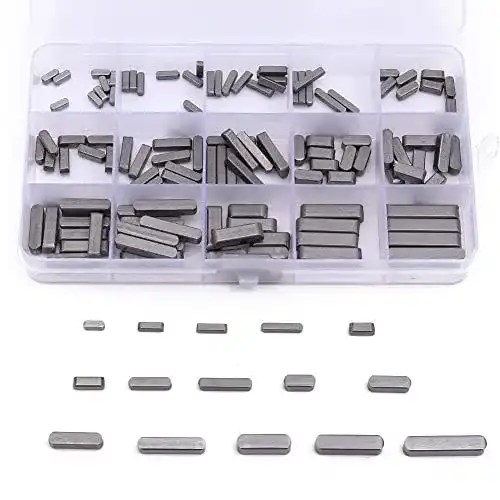

1. Passfeder Sortiment DIN 6885, der Allrounder für die Werkstatt

Wer in der Werkstatt regelmäßig Welle-Nabe-Verbindungen herstellt oder instandhält, kommt an einem Sortimentskasten nicht vorbei. Dieses Angebot überzeugt durch eine gute Sortimentsbreite mit Teilen in mehreren Breiten- und Längenabstufungen, allesamt aus Stahl C45E nach DIN 6885 gefertigt. Laut Herstellerangaben sind alle Teile entgratet und in Toleranzklasse js9 ausgeführt, was für den Standardeinsatz in Maschinen und Antrieben ideal ist. Basierend auf den Kundenbewertungen wird vor allem die übersichtliche Sortierung im Kasten gelobt, ein echtes Zeitsparmerkmal beim Suchen und Greifen. Für Betriebe, die regelmäßig verschiedene Wellendurchmesser bearbeiten, ist dieser Sortimentskasten eine solide Grundausstattung.

"Ein Passfeder-Sortiment dieser Qualität gehört in jede gut ausgestattete Werkstatt. Wer verschiedene Wellendurchmesser bearbeitet, braucht genau diese Vielfalt griffbereit, und spart dabei erheblich gegenüber dem Einzelkauf.": Thomas Brückner, Werkzeug & Maschinenbau bei test-vergleiche.com

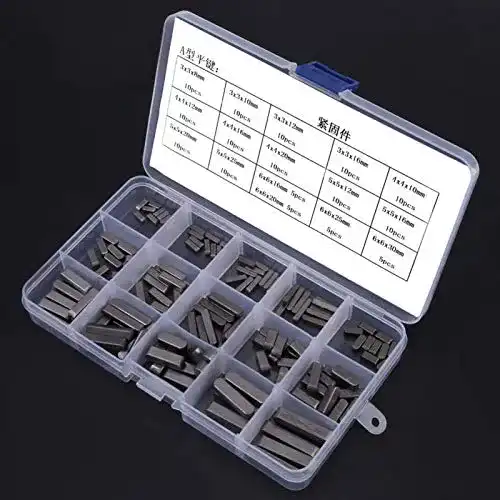

2. Passfedern Edelstahl A2, für feuchte und korrosive Umgebungen

In Anwendungen, bei denen Feuchtigkeit, Lebensmittelkontakt oder aggressive Medien eine Rolle spielen, ist gewöhnlicher Stahl keine Option. Edelstahl A2 (1.4301) bietet hier die nötige Korrosionsbeständigkeit, ohne auf mechanische Festigkeit zu verzichten. Dieses Angebot richtet sich an Anwender in der Lebensmittelindustrie, im Bootsbau oder in der Medizintechnik. Die Teile sind nach DIN 6885 gefertigt und in einem kleinen, überschaubaren Sortiment erhältlich. Laut Kundenbewertungen sind die Toleranzen sauber eingehalten, ein wichtiger Punkt, da Edelstahl schwieriger zu bearbeiten ist als normaler Stahl und Maßabweichungen hier häufiger auftreten können. Preislich liegt Edelstahl erwartungsgemäß höher als C45E-Stahl, was für die meisten Spezialanwendungen aber problemlos akzeptiert wird.

"Für alle, die im Lebensmittelbereich oder im feuchten Außeneinsatz arbeiten, ist Edelstahl A2 keine Luxusentscheidung, sondern eine Notwendigkeit. Diese Passfedern halten, was die Norm verspricht.": Thomas Brückner, Werkzeug & Maschinenbau bei test-vergleiche.com

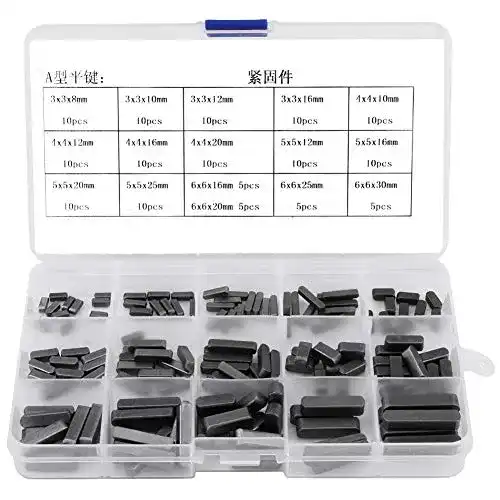

3. Passfedern Set DIN 6885 Form A, das kompakte Einstiegssortiment

Nicht jeder Anwender benötigt ein riesiges Sortiment. Dieses Set konzentriert sich auf die gängigsten Abmessungen der Form A nach DIN 6885 und ist damit ideal für Einsteiger und Gelegenheitsanwender. Die Teile sind aus Stahl C45E gefertigt und kommen in einer handlichen Kunststoffbox mit beschrifteten Fächern, praktisch für die mobile Anwendung oder als Ergänzung zu einem vorhandenen Sortiment. Laut Herstellerangaben sind die Teile in Toleranzklasse js9 ausgeführt. Basierend auf den Kundenbewertungen wird das Set für kleinere Reparaturarbeiten an Gartenmaschinen, Elektromotoren und ähnlichem gelobt. Wer gezielt nach einem preiswerten Einstieg in das Thema Passfedern sucht, findet hier ein empfehlenswertes Produkt.

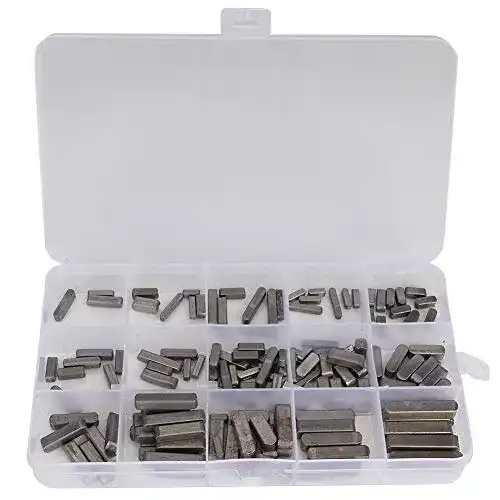

4. Passfedern Sortiment 100 Teile, für den täglichen Werkstatteinsatz

Ein Sortiment mit 100 Teilen deckt die häufigsten Anwendungsfälle im Werkstattalltag ab und ist gleichzeitig überschaubar genug, um den Überblick zu behalten. Dieses Angebot umfasst Passfedern verschiedener Breiten und Längen aus Stahl C45E, alle nach DIN 6885 gefertigt. Die Maßhaltigkeit wird vom Anbieter mit Toleranzklasse js9 angegeben, was dem Standard für formschlüssige Verbindungen entspricht. Basierend auf Kundenbewertungen schätzen vor allem Hobbymechaniker und Landmaschinenwerkstätten dieses Set, da es genau die Maße enthält, die bei Standardwellen von 6 mm bis etwa 30 mm Durchmesser benötigt werden. Die Verpackung ermöglicht eine saubere Lagerung und schnelles Auffinden der benötigten Teile.

"100 Teile klingen nach viel, aber in der Praxis ist ein solches Sortiment schnell aufgebraucht, wenn man regelmäßig Motoren oder Getriebe instand setzt. Qualität und Normkonformität stimmen hier.": Thomas Brückner, Werkzeug & Maschinenbau bei test-vergleiche.com

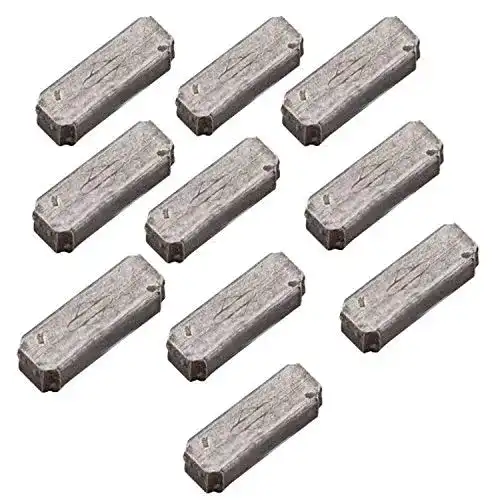

5. Einzelne Passfeder DIN 6885 Form A 5x5, die gezielte Einzelbestellung

Manchmal braucht man genau ein bestimmtes Maß, und zuverlässig lieferbar in guter Qualität. Diese Einzelpassfeder in der Abmessung 5x5 mm ist ein typisches Maß für kleinere Wellen und findet sich in Elektromotoren, Pumpen und kleinen Getrieben. Gefertigt aus Stahl C45E nach DIN 6885 Form A, in Toleranzklasse js9. Laut Kundenbewertungen wird vor allem die Maßgenauigkeit gelobt, bei einem so kleinen Bauteil ist das entscheidend. Der Preis pro Stück liegt im normalen Rahmen für DIN-Normteile. Wer gezielt einen Fehler in einem bestimmten Aggregat behebt, greift bevorzugt zur Einzelbestellung statt zum großen Sortiment.

6. Passfeder Sortiment mit Koffer, die professionelle Lösung

Wer professionell arbeitet, braucht ein Sortiment, das organisiert, vollständig und schnell griffbereit ist. Dieser Sortimentskoffer geht über ein einfaches Set hinaus: Er enthält Passfedern in einem breiten Maßspektrum, geordnet nach Breite und Länge in einem stabilen Kunststoffkoffer mit beschrifteten Fächern. Material ist Stahl C45E nach DIN 6885. Basierend auf den Kundenbewertungen wird vor allem die Koffer-Qualität und die übersichtliche Bestückung hervorgehoben, wer schon einmal auf der Suche nach einer 8x7 mm Passfeder das halbe Regal durchwühlt hat, weiß den Unterschied zu schätzen. Der Preis ist entsprechend höher, aber für Betriebe, die täglich mit solchen Normteilen arbeiten, eine sinnvolle Investition.

7. Passfedern Form B DIN 6885, mit abgerundeten Enden für einfaches Einsetzen

Die Form B nach DIN 6885 unterscheidet sich von Form A durch beidseitig abgerundete Enden. Das macht das Einsetzen in die Passfedernut einfacher und verhindert, dass scharfe Ecken die Nut beschädigen. Diese Passfedern eignen sich besonders für Anwendungen, bei denen die Feder von einer Seite eingeschoben wird und nicht von oben eingelegt werden kann. Laut Herstellerangaben sind die Teile aus Stahl C45E gefertigt und entsprechen der DIN 6885 Form B in Toleranzklasse js9. Basierend auf Kundenbewertungen werden die Maßhaltigkeit und die gute Oberflächenqualität gelobt. Wer auf Form B angewiesen ist, etwa bei Antriebswellen mit langen Nuten, findet hier ein solides Angebot.

8. Passfedern Messing, für elektrisch leitende Verbindungen

Messing-Passfedern sind eine Nischenanwendung, aber in der Elektroindustrie, im Schiffbau oder überall dort, wo elektrische Leitfähigkeit gefordert ist oder Aluminiumbauteile vor galvanischer Korrosion geschützt werden müssen, sind sie unverzichtbar. Messing bietet außerdem gute Korrosionsbeständigkeit bei gleichzeitig ausreichender mechanischer Festigkeit für leichte bis mittlere Drehmomente. Laut Herstellerangaben entsprechen diese Passfedern der DIN 6885 in der Messing-Ausführung. Basierend auf Kundenbewertungen eignen sie sich gut für Modellanlagen, Elektromotoren und Schiffsantriebe. Wer Messing-Passfedern benötigt, hat auf dem Markt wenig Auswahl, dieses Angebot füllt diese Lücke solide.

9. Passfedern Sortiment 200 Teile, für größere Werkstätten

Größere Werkstätten, die regelmäßig Maschinen instand setzen oder Antriebe bauen, brauchen ein Sortiment, das auch nach einer längeren Reparaturserie noch vollständig ist. Dieses Set mit 200 Teilen deckt ein breiteres Spektrum ab als die kompakteren 100-Teile-Kästen und enthält auch größere Abmessungen, die bei stärkeren Antrieben benötigt werden. Alle Teile sind aus Stahl C45E nach DIN 6885 gefertigt und in Toleranzklasse js9 ausgeführt. Basierend auf Kundenbewertungen wird das Sortiment vor allem in Metallbaubetrieben und Landmaschinenwerkstätten eingesetzt, wo Wellendurchmesser von 6 mm bis 40 mm und mehr vorkommen. Die Verpackung ermöglicht eine ordentliche Lagerung im Werkzeugschrank.

"200 Teile sind in einer aktiven Werkstatt erstaunlich schnell aufgebraucht. Wer oft Pumpen, Getriebe oder Motoren instand setzt, sollte mindestens dieses Volumen griffbereit haben.": Thomas Brückner, Werkzeug & Maschinenbau bei test-vergleiche.com

10. Passfeder DIN 6885 Großpackung: Mengenrabatt für Profis

Wenn eine bestimmte Passfedergröße besonders häufig gebraucht wird, etwa in der Serienproduktion oder beim Großmaschinenbau, lohnt sich der Kauf in größeren Mengen. Diese Großpackung bietet eine bestimmte Abmessung in einer größeren Stückzahl zu einem günstigeren Stückpreis als Einzelkauf oder Sortiment. Material ist Stahl C45E nach DIN 6885. Laut Herstellerangaben sind alle Teile maßhaltig in Toleranzklasse js9 und sauber entgratet. Basierend auf Kundenbewertungen schätzen Montagebetriebe und Zulieferer besonders den Preisvorteil und die konstante Qualität über alle Teile der Lieferung hinweg. Eine sinnvolle Wahl für alle, die wissen, welche Größe sie immer wieder brauchen.

Eine Passfeder ist ein genormtes Maschinenelement, das zur formschlüssigen Drehmomentübertragung zwischen Welle und Nabe eingesetzt wird. Sie wird in eine Nut eingelegt, die sowohl in die Welle als auch in die Nabe eingefräst ist, und überträgt durch ihre Seitenflächen das Drehmoment. Es gibt sie in verschiedenen Formen, Materialien und Abmessungen für Einsatzzwecke vom Elektromotor bis hin zum schweren Industriegetriebe.

Die wichtigsten Formen nach DIN 6885

Die Norm DIN 6885 unterscheidet drei Grundformen der Passfeder:

Form A ist die am weitesten verbreitete Form mit stirnseitig abgerundeten Enden an einem Ende und einem geraden Ende an der anderen Seite, faktisch hat Form A einseitig abgerundete Enden (Halbkreis), was sie für die meisten Standardanwendungen geeignet macht. Sie wird von oben in die Nut eingelegt.

Form B besitzt an beiden Enden einen Halbkreisradius. Das erleichtert das Einsetzen in Nuten, bei denen die Feder von der Seite eingeschoben werden muss, und schützt die Nut vor Beschädigungen durch scharfe Kanten.

Form C ist einseitig abgerundet und einseitig gerade, sie eignet sich besonders für blinde Nuten (Nuten, die nicht durchgehend sind), da das gerade Ende bündig an der Nutenwand anliegen kann.

Materialien und ihre Eigenschaften

Das am häufigsten verwendete Material für Passfedern ist Stahl C45E (Werkstoffnummer 1.1191). Dieser Vergütungsstahl bietet eine gute Kombination aus Festigkeit, Zähigkeit und Bearbeitbarkeit und eignet sich für die allermeisten Anwendungen in trockener oder leicht feuchter Umgebung. Die Zugfestigkeit liegt bei 700 bis 900 N/mm² im normalgeglühten Zustand.

Für den Einsatz in feuchten, korrosiven oder chemisch belasteten Umgebungen empfiehlt sich Edelstahl A2 (1.4301) oder Edelstahl A4 (1.4404). A2 bietet gute Beständigkeit gegen atmosphärische Korrosion und schwache Säuren; A4 ist auch gegen Chloride (Salzwasser) beständig. Beide Varianten sind im Lebensmittelbereich, in der Medizintechnik und im Außeneinsatz erste Wahl.

Messing (CuZn39Pb2 oder ähnlich) wird eingesetzt, wenn elektrische Leitfähigkeit gefordert ist oder galvanische Korrosion zwischen Welle und Nabe aus unterschiedlichen Metallen verhindert werden soll. Messing hat eine geringere Festigkeit als Stahl, ist aber für leichte und mittlere Drehmomente völlig ausreichend.

Toleranzklassen im Überblick

Passfedern werden in verschiedenen Toleranzklassen angeboten, die die Passung zwischen Feder und Nut definieren:

Toleranzklasse js9 ist die Standardklasse für die Passbreite. Sie ergibt eine mittlere Passung, bei der die Feder satt in die Nut passt und sich weder leicht verschieben lässt noch mit Gewalt eingetrieben werden muss. Diese Klasse eignet sich für alle Anwendungen, bei denen die Feder dauerhaft eingebaut bleibt.

Toleranzklasse h9 ermöglicht eine etwas lockerere Passung und eignet sich für Anwendungen, bei denen die Nabe axial verschiebbar sein soll (Schiebepassung). Diese Variante findet sich vor allem in Werkzeugmaschinen und Schaltgetrieben.

Toleranzklasse k7 oder n6 erzeugen eine feste Presspassung; die Feder muss mit Kraft eingetrieben werden und ist dann nicht mehr ohne weiteres entnehmbar. Diese Klassen kommen in Hochlast-Anwendungen mit starken Drehmomentstößen vor.

Wer nach einem Testsieger für Passfedern sucht, wird häufig auf Stiftung Warentest oder Öko-Test verwiesen. Ob dort aktuell ein Test vorliegt, können Sie direkt auf test.de prüfen.

Unsere Redaktion hat zehn Passfedern-Angebote unabhängig verglichen und anhand der Kriterien Normkonformität (DIN 6885), Materialqualität, Maßhaltigkeit, Sortimentsbreite und Preis-Leistungs-Verhältnis bewertet. Als Vergleichssieger 2026 für die meisten Anwender sehen wir ein gut bestücktes Sortiment aus Stahl C45E mit mindestens 100 Teilen, es deckt den Werkstattalltag am besten ab und bietet den günstigsten Stückpreis. Wer spezielle Anforderungen hat (Edelstahl, Messing, Form B), sollte gezielt nach der passenden Ausführung suchen.

Der Markt für Passfedern ist groß, und auf den ersten Blick sehen viele Produkte ähnlich aus. In der Praxis gibt es aber erhebliche Qualitätsunterschiede, die sich erst beim Einbau oder unter Belastung zeigen. Dieser Kaufratgeber fasst die wichtigsten Auswahlkriterien zusammen.

Normkonformität: DIN 6885 als Mindestanforderung

Passfedern, die nach DIN 6885 gefertigt sind, haben definierte Abmessungen, Toleranzen und Oberflächenqualitäten. Die Norm legt die Breite, Höhe und Längenabstufungen der Federn fest sowie die Toleranzklassen für die Passbreite. Nur mit normkonformen Teilen ist sichergestellt, dass die Feder auch in normkonforme Nuten passt, die in Wellen und Naben eingefräst wurden.

Achten Sie beim Kauf darauf, dass der Anbieter explizit auf die DIN 6885 hinweist und auch die Toleranzklasse angibt. Produkte ohne Normangabe sind ein Warnsignal, sie können Maßabweichungen aufweisen, die im schlimmsten Fall dazu führen, dass die Passfeder nicht hält oder die Nut beschädigt.

Material und Anwendungsumgebung

Für Standardanwendungen in trockener Umgebung ist Stahl C45E die richtige Wahl. Er ist günstig, ausreichend fest und in allen Normmaßen erhältlich. Sobald jedoch Feuchtigkeit, Salzwasser, Chemikalien oder Lebensmittelkontakt eine Rolle spielen, sollten Sie auf Edelstahl A2 oder A4 umsteigen. Der Mehrpreis ist gerechtfertigt, da ein Korrosionsschaden an der Passfeder oder der Nut teuer werden kann.

Für spezielle Anwendungen mit elektrischer Leitfähigkeit oder galvanischem Schutz bieten Messing-Passfedern die Lösung. Ihre mechanische Festigkeit ist ausreichend für leichte und mittlere Drehmomente; für schwere Antriebe mit Drehmomentstößen sind sie nicht geeignet.

Sortiment oder Einzelkauf, was ist sinnvoller?

Diese Frage lässt sich nicht pauschal beantworten. Für Werkstätten, die regelmäßig verschiedene Maschinen instand setzen, ist ein Sortimentskasten mit 100 bis 200 Teilen wirtschaftlicher als der Einzelkauf. Der Stückpreis ist deutlich günstiger, und das Wichtigste ist, dass die benötigte Passfeder sofort griffbereit ist, ohne Wartezeit durch Bestellung.

Wer nur gelegentlich eine Passfeder braucht, z. B. für die Reparatur einer Pumpe oder eines Rasenmähers, fährt mit einer Einzelbestellung oder einem kleinen Set aus wenigen Maßen besser. Der Preis ist zwar höher pro Stück, aber im Verhältnis zur seltenen Nutzung immer noch sinnvoll.

Für die Serienproduktion oder den Großmaschinenbau lohnt sich der Kauf in Großpackungen einer bestimmten Abmessung zu deutlich günstigeren Stückpreisen.

Entgratung und Oberflächenqualität

Ein Detail, das in Produktbeschreibungen oft untergeht, aber in der Praxis sehr wichtig ist: Alle Kanten der Passfeder müssen sauber entgratet sein. Scharfe Grate an den Stirnseiten oder an den Kanten der Seitenflächen können die Nut beim Einsetzen beschädigen oder dazu führen, dass die Feder nicht sauber in die Nut passt. Hochwertige Passfedern werden nach der Fertigung gestrahlt oder manuell entgratet.

Die Oberfläche sollte glatt und frei von Rost oder groben Bearbeitungsriefen sein. Ein leichter Ölfilm als Korrosionsschutz ist bei frisch gelieferten Stahlpassfedern üblich und normal.

Lieferzustand und Verpackung

Für den Einzelkauf ist die Verpackung weniger wichtig. Bei Sortimenten ist sie jedoch entscheidend für den täglichen Nutzen. Ein gut beschrifteter Sortimentskasten mit stabilen Trennwänden zwischen den Fächern spart Zeit und verhindert, dass Teile durcheinander geraten. Achten Sie darauf, dass der Kasten auch nach mehrmaligem Öffnen und Schließen stabil bleibt und die Teile sicher hält.

Der Einbau einer Passfeder klingt simpel, birgt aber einige Tücken. Ein fehlerhafter Einbau kann dazu führen, dass die Verbindung nicht hält, unter Belastung auswandert oder die Nut beschädigt wird. Hier ist die bewährte Vorgehensweise:

Vorbereitung: Maße und Sauberkeit

Messen Sie zuerst die Wellenpassfedernut aus: Breite, Tiefe und Länge. Notieren Sie die Maße und wählen Sie die passende Passfeder nach DIN 6885. Die Breite der Feder entspricht der Nutbreite (z. B. 5 mm, 6 mm, 8 mm); die Länge der Feder ist gleich oder kleiner als die Nutlänge. Die Tiefe der Nut ist auf Welle und Nabe aufgeteilt: Die Nut in der Welle ist tiefer als die in der Nabe; die Feder steht oben etwas über die Wellenoberfläche über und greift in die Nabengegenboden ein.

Reinigen Sie Nut und Passfeder sorgfältig von Spänen, Rost und altem Fett. Auch winzige Partikel in der Nut können dazu führen, dass die Feder nicht plan aufliegt und die Belastung ungleichmäßig verteilt wird.

Einsetzen der Passfeder

Setzen Sie die Passfeder von Hand in die Wellennut ein. Sie sollte ohne übermäßigen Kraftaufwand sitzen, aber keine spürbare Lose haben. Wenn die Feder nicht von Hand in die Nut geht, prüfen Sie, ob die Nut möglicherweise zu schmal ist oder Grate vorhanden sind. Niemals mit dem Hammer auf die Stirnseite der Feder schlagen, das kann die Feder verformen und die Nut beschädigen.

Wenn die Feder nicht sitzt, liegt das häufig an einem Grat an der Federkante oder an einer Maßabweichung. In diesem Fall hilft feines Abziehen der Federkante mit einem ölgetränkten Stein oder feinem Schleifpapier.

Montage der Nabe

Schieben Sie die Nabe auf die Welle, nachdem die Passfeder sicher sitzt. Die Nabe sollte gleichmäßig über die Feder gleiten; widersetzen Sie sich nicht mit roher Gewalt, sondern prüfen Sie, ob die Nabengegenboden sauber gefräst ist. Bei Press- oder Übergangspassungen kann eine leichte Erwärmung der Nabe das Aufschieben erleichtern.

Sicherung und Kontrolle

Nach dem Aufschieben der Nabe prüfen Sie, ob Welle und Nabe spielfrei verbunden sind und keine axiale Lose vorhanden ist (es sei denn, eine Schiebepassung ist gewünscht). Bei vielen Anwendungen wird die Nabe zusätzlich durch eine Sicherungsmutter, einen Sprengring oder eine Stiftschraube axial gesichert, die Passfeder übernimmt nur die Drehmomentübertragung, nicht die axiale Fixierung.

Passfedern sind in nahezu allen Bereichen des Maschinenbaus anzutreffen. Hier sind die wichtigsten Einsatzgebiete:

Elektromotoren und Antriebstechnik

Der häufigste Anwendungsfall ist die Verbindung zwischen der Motorwelle und dem aufgesteckten Abtriebselement, sei es ein Riemenrad, ein Kettenrad, eine Kupplung oder ein Lüfterrad. Normalmotoren haben Wellen mit genormten Passfedernuten nach DIN 748 oder ähnlichen Normen; die zugehörige Passfeder ist immer im Lieferumfang des Motors enthalten, verschleißt aber mit der Zeit oder geht bei unsachgemäßer Demontage verloren. Hier ist der Ersatzteilmarkt für Passfedern besonders wichtig.

Landmaschinen und Gartengeräte

Rasenmäher, Häcksler, Kreiselmäher und andere Gartengeräte mit motorischen Antrieben verwenden Passfedern zur Verbindung von Motor und Messerwelle oder Schneckenwelle. Bei Gartengeräten sind häufig Maße zwischen 5x5 mm und 8x7 mm anzutreffen. Da diese Geräte oft im Freien eingesetzt werden und Feuchtigkeit ausgesetzt sind, ist auf Korrosionsschutz zu achten.

Werkzeugmaschinen

In Drehmaschinen, Fräsmaschinen und Bohrwerken verbinden Passfedern Spindeln, Zahnräder und Kupplungen. Hier kommen häufig Schiebepassungen (h9) zum Einsatz, da viele dieser Verbindungen auch axial verschiebbar sein müssen. Die Qualitätsanforderungen sind in Werkzeugmaschinen besonders hoch, da Maßabweichungen direkt die Bearbeitungsgenauigkeit beeinflussen.

Pumpen und Kompressoren

In Pumpen verbinden Passfedern die Motorwelle mit dem Laufrad. Da Pumpen häufig in Flüssigkeiten oder feuchten Umgebungen betrieben werden, sind hier Edelstahl-Passfedern besonders sinnvoll. Auch bei Druckluftkompressoren finden Passfedern Verwendung, allerdings hier meist in der Stahlausführung.

Fahrzeug- und Antriebstechnik

Im Fahrzeugbau und in der Antriebstechnik werden Passfedern eingesetzt, wo präzise und spielarme Drehmomentübertragung gefordert ist. Nockenwellen, Lenkgetriebe und Differenziale können Passfederverbindungen enthalten. Die Anforderungen an Maßhaltigkeit und Oberflächengüte sind hier besonders hoch.

Häufig werden die Begriffe Passfeder und Keil verwechselt. Beide sind Maschinenelemente zur Drehmomentübertragung, unterscheiden sich aber grundlegend in ihrer Wirkungsweise:

Die Passfeder liegt beidseitig an den Nutseitenflächen an und überträgt das Drehmoment formschlüssig über diese Flächen. Die Passfeder ist parallelseitig (keine Verjüngung); sie hat oben und unten gleiche Breite. Sie erzeugt keine Radialkraft auf Welle und Nabe und ist daher spannungsarm.

Der Keil dagegen hat eine Verjüngung (Anzug) auf seiner Oberseite von 1:100. Er wird in die Nut eingetrieben und erzeugt dabei eine Klemmwirkung zwischen Welle und Nabe. Der Keil überträgt das Drehmoment sowohl formschlüssig als auch durch die Reibungskraft der Klemmung. Nachteil: Der Keil erzeugt eine Radialkraft und kann dazu führen, dass Welle und Nabe leicht exzentrisch zueinander sitzen.

Für die meisten modernen Anwendungen hat die Passfeder den Keil weitgehend verdrängt, da sie keine unerwünschten Radialkräfte erzeugt und eine gleichmäßigere Drehmomentübertragung bietet.

Passfedern sind nur so gut wie die Nuten, in die sie eingebaut werden. Hier gilt es, einige Grundregeln zu beachten:

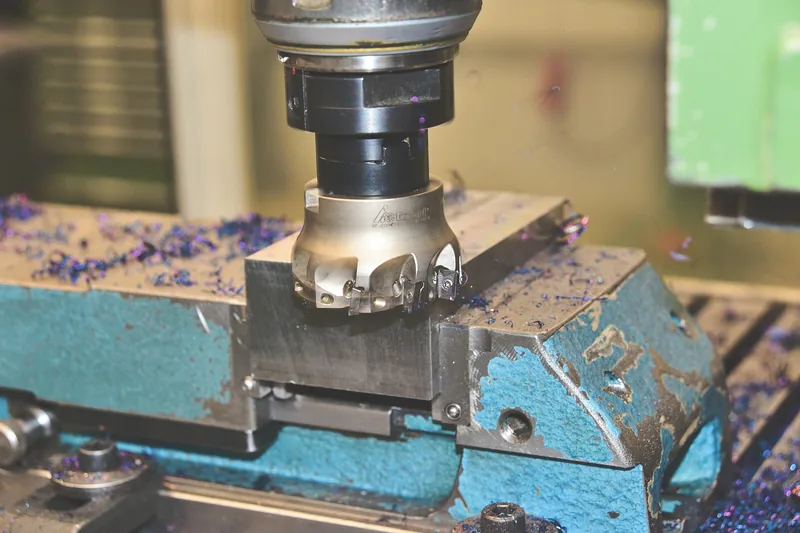

Fräsen der Wellenpassfedernut

Passfedernuten in Wellen werden üblicherweise mit Scheibenfräsern oder Schaftfräsern gefräst. Die Tiefe der Nut in der Welle ergibt sich aus der Norm DIN 6885: Sie ist so bemessen, dass die Passfeder zur Hälfte in der Wellenpassfedernut und zur anderen Hälfte in der Nabenpassfedernut sitzt, mit einem kleinen Überstand, der die Druckfläche in der Nabe sicherstellt. Die genauen Tiefenwerte sind in der DIN 6885 tabelliert und hängen von der Passfederbreite ab.

Fräsen der Nabenpassfedernut

Die Nut in der Nabe wird mit einem Stoßel oder einem Räumwerkzeug hergestellt. Die Tiefe ist nach DIN 6885 ebenfalls genormt. Achten Sie darauf, dass die Nut gerade und maßhaltig ist, eine verzogene oder zu breite Nut führt zu spielbehafteten Verbindungen, die unter Last schleifen und die Passfeder sowie die Nut abnutzen.

Maßkontrolle mit Lehren

Die Qualitätskontrolle von Passfedernuten erfolgt mit Nutlehren (Grenzlehrdorn oder Nutlehrschieber). Professionelle Werkstätten kontrollieren jede Nut nach dem Fräsen, bevor die Passfeder eingebaut wird. So werden Maßabweichungen früh erkannt und teure Nacharbeiten an der fertig montierten Baugruppe vermieden.

Passfedern sind nicht immer die beste Lösung. Je nach Anwendung können folgende Alternativen sinnvoller sein:

Polygonverbindung

Die Polygonverbindung (z. B. P3G nach DIN 32711) überträgt Drehmomente durch eine mehreckige Wellenform, die in eine entsprechend geformte Nabenbohrung greift. Sie ist spielärmer als eine Passfederverbindung und eignet sich besonders für stoßartig belastete Verbindungen. Nachteil: Die Herstellung ist aufwändiger und teurer als bei Passfederverbindungen.

Keilwellenverbindung

Die Keilwellenverbindung (DIN 5461 bis 5464) verwendet mehrere symmetrisch über den Umfang verteilte Längsnuten, die gleichzeitig tragen. Sie ist für hohe Drehmomente und wechselnde Belastungsrichtungen besser geeignet als eine einfache Passfederverbindung. Häufig in Getrieben und Fahrzeugantrieben anzutreffen.

Pressverbindung

Bei der Pressverbindung (Schrumpfverbindung oder Aufpressverbindung) wird die Nabe mit Übermaß auf die Welle aufgepresst; die Verbindung hält durch Reibung. Sie ist spielfrei und kann hohe Drehmomente übertragen, lässt sich aber nicht ohne weiteres demontieren. Für Verbindungen, die nie oder selten geöffnet werden müssen, ist die Pressverbindung oft die beste Lösung.

Spannsatz und Klemmverbindung

Spannsätze und Klemmverbindungen übertragen Drehmomente durch Reibung ohne jede Nut. Sie sind spielfrei, erzeugen keine Kerbwirkung in der Welle und können die Nabenposition in jeder Winkelposition fixiert werden. Nachteil: Höherer Preis als einfache Passfederverbindungen.

Passfedern sind wartungsarme Bauteile, aber sie können verschleißen. Die häufigsten Verschleißbilder und ihre Ursachen:

Ausgeschlagene Passfeder

Wenn die Passfeder an den Seitenflächen ausgeschlagen ist (erkennbar am Spiel zwischen Feder und Nut), liegt das meist an wechselnden Belastungen oder Drehmomentstößen, die die Feder immer wieder in der Nut hin und her bewegen. Bei ausgeschlagener Passfeder müssen sowohl die Feder als auch die Nut beurteilt werden: Ist nur die Feder verschlissen, genügt der Austausch. Ist auch die Nut beschädigt, muss die Nut aufgeweitet und eine übermaßige Passfeder eingebaut werden, oder das Bauteil muss ersetzt werden.

Korrosion

Korrosion an Passfeder und Nut ist eine häufige Ursache dafür, dass die Feder nicht mehr aus der Nut herauskommt. Zur Prävention empfiehlt sich ein leichter Auftrag von Kupferpaste oder Montagefett beim Einbau, das verhindert das Festrosten und erleichtert die spätere Demontage erheblich.

Ermüdungsbruch

Bei sehr hohen Drehmomenten oder starken Stößen kann die Passfeder an den Stirnseiten oder an der Basis einreißen und brechen. Ein Ermüdungsbruch deutet auf eine Überlastung hin, entweder ist die Passfeder für das vorhandene Drehmoment zu klein dimensioniert, oder die Lastsituation hat sich gegenüber der Auslegung verändert. In diesem Fall sollte die Passfeder auf eine größere Abmessung umgerechnet werden.

Die richtige Auswahl der Passfedern-Abmessung ist keine Frage des Bauchgefühls, sondern der Auslegung nach Norm und Last. Hier die wichtigsten Grundlagen:

Wellenabmessung und Passfedergröße

Die DIN 6885 gibt für jeden Wellendurchmesser die zugehörige Passfeder-Nennbreite und -Nennhöhe vor. Zum Beispiel:

• Wellendurchmesser 6 bis 8 mm: Passfeder 2x2 mm
• Wellendurchmesser 8 bis 10 mm: Passfeder 3x3 mm
• Wellendurchmesser 10 bis 12 mm: Passfeder 4x4 mm
• Wellendurchmesser 12 bis 17 mm: Passfeder 5x5 mm
• Wellendurchmesser 17 bis 22 mm: Passfeder 6x6 mm
• Wellendurchmesser 22 bis 30 mm: Passfeder 8x7 mm
• Wellendurchmesser 30 bis 38 mm: Passfeder 10x8 mm
• Wellendurchmesser 38 bis 44 mm: Passfeder 12x8 mm

Tragfähigkeit und Flächenpressung

Die Tragfähigkeit der Passfederverbindung hängt von der Flächenpressung an den Seitenflächen der Feder ab. Diese wird durch folgende Faktoren bestimmt: übertragenes Drehmoment, Wellendurchmesser, Federlänge und zulässige Flächenpressung des schwächeren Materials (Welle, Nabe oder Feder). Bei weichen Nabenmaterialien (Aluminium, Grauguss) ist die Flächenpressung limitierend; die Feder selbst ist aus Stahl und selten das schwache Glied.

Wenn die Standardgröße nicht ausreicht, besteht die Möglichkeit, die Verbindung mit zwei gegenüberliegenden Passfedern auszuführen, den Wellendurchmesser zu vergrößern oder auf eine Keilwellenverbindung umzusteigen.

Passfedern sind sowohl im stationären Handel als auch online erhältlich. Der Online-Kauf bietet dabei entscheidende Vorteile: größere Auswahl, günstigere Preise durch Sortimentskästen und schnelle Lieferung.

Online-Kauf: Worauf achten?

Beim Online-Kauf sollten Sie vor allem auf die Normangabe (DIN 6885), die Toleranzklasse und das Material achten. Seriöse Anbieter geben alle diese Informationen klar an. Vorsicht ist bei sehr günstigen Angeboten ohne Normangabe geboten, hier fehlt oft die Qualitätskontrolle.

Lesen Sie Kundenbewertungen, insbesondere zur Maßhaltigkeit und Verarbeitungsqualität. Kunden, die in der Praxis mit den Teilen gearbeitet haben, geben wertvolle Hinweise darauf, ob die Toleranzen wirklich eingehalten werden.

Fachhandel und Schraubengroßhandel

Der stationäre Fachhandel (Schraubengroßhandel, Industriebedarfshändler) bietet vor allem bei größeren Stückzahlen und Sondermaßen Vorteile. Hier kann man die Teile vor Ort prüfen und bekommt fachkundige Beratung. Der Preis ist in der Regel höher als online, aber die persönliche Beratung und sofortige Verfügbarkeit rechtfertigen das oft.
